膜片式聯軸器

當前位置：首頁>產品中心>聯軸器>膜片式聯軸器

JZM型膜片聯軸器

所屬類別：膜片式聯軸器

發布時間：2019-08-26

瀏覽次數：239

產品詳情

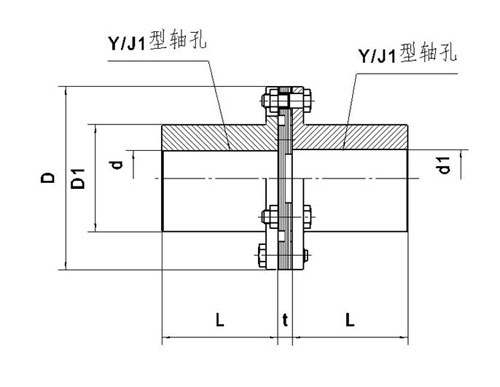

JZM型膜片聯軸器
型號	公稱扭矩(N.m)	許用轉速 (rpm)	軸孔直徑 d/d1 (mm)	L (mm)		D (mm)	D1 (mm)	t (mm)	扭轉剛度 x106 (N.m/rad)	轉動慣量 (kg.m2)
				J1型	Y型
JZM1	40	10,700	12,14	27	32	80	30	8	0.37	0.002
			16,18,19	30	42		39			0.0024
			20,22,24	38	52					0.0024
			25,28	44	62					0.0026
JZM2	63	9,300	20,22,24	38	52	92	43	8	0.45	0.00534
			25,28	44	62		53			0.006
			30,32,35,38	60	82					0.0073
JZM3	100	8,400	25,28	44	62	102	50	8	0.56	0.0093
			30,32,35,38	60	82		63			0.012
			40,42,45	84	112					0.013
JZM4	250	6,700	35,38	60	82	128	65	11	0.81	0.032
			40,42,45,48,50,55	84	112		77			0.042
JZM5	500	5,900	30,32,35,38	60	82	145	75	11	1.2	0.042
			40,42,45,48,50,55,56	84	112		91			0.055
			60,63,65	107	142					0.067
JZM6	800	5,100	40,42,45,48,50,55,56	84	112	168	90	14	1.42	0.16
			60,63,65,70,71,75	107	142		105			0.165
JZM7	1,000	4,750	45,48,50,55,56	84	112	180	95	15	1.9	0.185
			60,63,65,70,71,75	107	142		112			0.225
			80	132	172					0.27
JZM8	1,600	4,300	50,55,56	84	112	200	100	15	2.35	0.27
			60,63,65,70,71,75	107	142		120			0.33
			80,85	132	172					0.387
JZM9	2,000	4,200	55,56	84	112	205	100	20	2.7	0.29
			60,63,65,70,71,75	107	142		120			0.35
			80,85,90	132	172					0.41
JZM10	2,500	4,000	55,56	84	112	215	105	20	3.02	0.36
			60,63,65,70,71,75	107	142		128			0.43
			80,85,90	132	172					0.51
JZM11	3,150	3,650	60,63,65,70,71,75	107	142	235	112	23	3.46	0.61
			80,85,90,95	132	172		132			0.7
JZM12	4,000	3,400	60,63,65,70,71,75	107	142	250	125	23	3.67	0.81
			80,85,90,95	132	172		145			0.94
			100	167	212					1.13
JZM13	6,300	3,200	63,65,70,71,75	107	142	270	135	23	5.2	1.17
			80,85,90,95	132	172		155			1.35
			100,110	167	212					1.6
JZM14	12,500	2,850	65,70,71,75	107	142	300	140	27	7.8	1.55
			80,85,90,95	132	172		162			1.79
			100,110,120	167	212					2.21
JZM15	16,000	2,700	70,71,75	107	142	320	145	27	8.43	2.06
			80,85,90,95	132	172		176			2.37
			100,110,120,125	167	212					2.81
JZM16	20,000	2,450	75	107	142	350	150	32	10.23	3.09
			80,85,90,95	132	172					3.5
			100,110,120,125	167	212		186			3.84
			130	202	252					4.67
JZM17	25,000	2,300	90,95	132	172	370	170	32	10.97	4.61
			100,110,120,125	167	212		203			5.35
			130,140,150	202	252					6.14
JZM18	31,500	2,150	80,85,90,95	132	172	400	200	32	13.07	6.67
			100,110,120,125	167	212					7.87
			130,140,150	202	252		230			9.11
			160	242	302					10.45
JZM19	40,000	1,950	100,110,120,125	167	212	440	215	38	14.26	11.59
			130,140,150	202	252		245			13.21
			160,170,180	242	302					15.08
JZM20	45,000	1,850	110,120,125	167	212	460	230	38	22.13	14.12
			130,140,150	202	252		260			16.15
			160,170,180	242	302					18.46
			190	282	352					20.77
JZM21	50,000	1,800	120,125	167	212	480	240	38	23.7	17.57
			130,140,150	202	252					20.14
			160,170,180	242	302		280			23.13
			190,200	282	352					26.09
JZM22	56,000	1,700	130,140,150	202	252	500	255	38	24.6	24.16
			160,170,180	242	302		295			27.74
			190,200,220	282	352					31.35
JZM23	63,000	1,600	140,150	202	252	540	270	44	29.71	33.07
			160,170,180	242	302		310			37.66
			190,200,220	282	352					42.19
JZM24	80,000	1,450	150	202	252	600	295	50	32.64	50.74
			160,170,180	242	302					57.22
			190,200,220	282	352		335			63.64
			240	330	410					71.45
JZM25	100,000	1,400	160,170,180	242	302	620	310	50	37.69	66.17
			190,200,220	282	352		350			73.78
			240,250	330	410					82.85
JZM26	125,000	1,300	180	242	302	660	340	50	50.43	89.33
			190,200,220	282	352					99.88
			240,250,260	330	410		385			112.65
			280	380	470					121.85
JZM27	160,000	1,200	190,200,220	282	352	720	360	60	71.51	140.99
			240,250,260	330	410		410			157.81
			280,300	380	470					175.4
JZM28	200,000	1,150	220	282	352	740	370	60	93.37	156.16
			240,250,260	330	410		420			174.95
			280,300	380	470					194.38
JZM29	250,000	1,100	240,250,260	330	410	770	410	60	114.53	215.5
			280,300,320	380	470		450			240.07
JZM30	315,000	1,050	250,260	330	410	820	440	60	130.76	287.2
			280,300,320	380	470		490			320.96
			340	450	550					367.91
