GⅡCL型鼓形齒式聯軸器

所屬類別：鼓形齒式聯軸器

發布時間：2019-08-26

瀏覽次數：164

產品詳情

類型: 基本窄型. 適用于聯接兩水平同軸線傳動軸系. 傳遞公稱扭矩為 355-4,000,000 N.m.

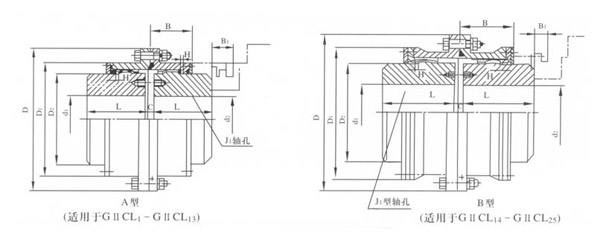

GⅡCL型鼓形齒式聯軸器 (ZBJ19013-89)
型號	公稱扭矩 Tn (N.m)	許用轉速 n (r/min)	軸孔直徑 d1/d2 (mm)	軸孔長度		D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	B (mm)	B1(mm)	轉動慣量 (kg.m2)	潤滑劑容量 (ml)
				Y型	J型
				L (mm)
GⅡCL1	355	4000	14,10,18,19	42	_	103	71	50	8	2	38	38	0.014	51
			20,22,24	52	38								0.014
			25,28	62	44								0.014
			30,32,35	82	60								0.015
GⅡCL2	630	4000	16,18,19,20,22,24	52	38	115	83	60	8	2	44	42	0.023	70
			25,28	62	41								0.023
			30,32,35,38	82	60								0.024
			40,42,45	112	84								0.027
GⅡCL3	1000	4000	22,24	52	38	127	95	75	8	2	45	42	0.04	68
			25,28	62	_								0.04
			30,32,35,38	82	60								0.04
			40,42,45,48,50,55,56	112	84								0.045
GⅡCL4	1600	4000	38,	82	60	149	116	90	8	2	49	42	0.08	87
			40,42,45,48,50,55,56	112	84								0.089
			60,63,65	142	107								0.098
GⅡCL5	2800	4000	40,42,45,48,50,55,56	112	84	167	134	105	10	2.5	54	42	0.151	125
			60,63,65,70,71,75	142	107								0.173
GⅡCL6	4500	4000	45,48,50,55,56	112	84	187	153	125	10	2.5	55	42	0.265	148
			60,63,65,70,71,75	142	107								0.3
			80,85,90	172	132								0.337
GⅡCL7	6300	3750	50,55,56	112	84	204	170	140	10	2.5	59	42	0.405	175
			60,63,65,70,71,75	142	107								0.46
			80,85,90 ,95	172	132								0.519
			100,(105)	212	167								0.602
GⅡCL8	9000	3300	55,56	112	84	230	186	155	12	3	71	47	0.668	268
			60,63,65,70,71,75	142	107								0.75
			80,85,90 ,95	172	132								0.839
			100,110,(115)	212	167								0.964
GⅡCL9	14000	3000	60,63,65,70,71,75	142	107	256	212	180	12	3	73	47	1.264	310
			80,85,90 ,95	172	132								1.425
			100,110,120,(125)	212	167								1.625
			130,(135)	252	202								1.878
GⅡCL10	20000	2650	65,70,71,75	142	107	287	239	200	14	3.5	82	47	2.045	472
			80,85,90 ,95	172	132								2.201
			100,110,120,(125)	212	167								2.636
			130,140,150	252	202								2.981
GⅡCL11	31500	2350	70,71,75	142	107	325	276	235	14	3.5	85	47	3.814	550
			80,85,90 ,95	172	132								4.384
			100,110,120,(125)	212	167								4.941
			130,140,150	252	202								5.599
			160,170,(175)	302	242								6.35
GⅡCL12	45000	42100	70	142	107	362	313	270	16	4	95	49	6.49	695
			80,85,90 ,95	172	132								7.31
			100,110,120,(125)	212	167								8.45
			130,140,150	252	202								9.6
			160,170,180	302	242								10.91
			190,200	352	282								12.22
GⅡCL13	63000	1850	150	252	202	412	350	300	18	4.5	104	49	15.7	1019
			160,170,180,(185)	302	242								17.7
			190,200,220,(225)	352	282								19.67
GⅡCL14	100000	1650	170,180,(185)	302	242	462	420	335	22	5.5	148	63	32.1	2900
			190,200,220,	352	282								35.2
			240,250	410	330								38.9
GⅡCL15	160000	1500	190,200,220,	352	282	512	470	380	22	5.5	158	63	57.2	3700
			240,250,260	410	330								63.4
			280, (285)	470	380								69.8
GⅡCL16	224000	1300	220	352	282	580	522	430	28	7	177	67	95.7	4500
			240,250,260	410	330								105.8
			280,300,320	470	380								116.4
GⅡCL17	315000	1200	250,260	410	330	644	582	490	28	7	182	67	172.3	4900
			280,(290),300,320	470	380								190.1
			340,360,(365)	550	540								214.9
GⅡCL18	450000	1050	280,(295),300,320	470	380	726	658	540	28	8	215	75	314.1	7000
			340,360,380	550	450								351
			400	650	540								398
GⅡCL19	630000	950	300,320	470	380	818	748	630	32	8	220	75	547	8900
			340,(350),360,380,(390)	550	450								615
			400,420,440,450,460	650	540								702
			<470>	650	540								702
GⅡCL20	900000	800	360,380,(390)	550	450	928	838	720	32	10.5	235	75	1047	11000
			400,420,440,450,460	650	540								1196
			480,500	650	540								1196
			530,(540)	800	680								1443
GⅡCL21	1250000	750	400,420,440,450,460	650	540	1022	928	810	40	11.5	245	75	1875	13000
			480,500	650	540								1875
			530,560,600	800	680								2246
GⅡCL22	1600000	650	450,460,480,500	650	540	1134	1036	915	40	13	255	75	3015	16000
			530,560,600,630	800	680								3619
			670,(680)		680								3619
GⅡCL23	2240000	600	500,530,560,600,630	800	680	1282	1178	1030	50	14.5	290	80	6068	28000
			670,(700),710,760,(770)		800								6900
GⅡCL24	3150000	550	560,600,630	800	680	1428	1322	1175	50	16.5	305	80	9944	33000
			670,(700),710,750,800		800								11353
			850,(880)		900								12527
GⅡCL25	4000000	460	670,(700),710,750,800		900	1644	1538	1390	50	19	310	80	23877	43000
			850,900,950,1000,(1040)		1000								26176
注：⑴推薦選用J1型油孔。 ⑵括號內軸孔直徑在新設計中不推薦選用。⑶鍵槽形式有A.B.B1.D型。⑷軸孔型式組合為J1/J1 Y/Y J1/Y。
