鼓形齒式聯軸器

當前位置：首頁>產品中心>聯軸器>鼓形齒式聯軸器

GⅡCLZ型鼓形齒式聯軸器

所屬類別：鼓形齒式聯軸器

發布時間：2019-08-26

瀏覽次數：176

產品詳情

類型: 中間軸窄型. 適用于通過中間軸聯接兩水平同軸線傳動軸系. 傳遞公稱扭矩為 355-4,000,000 N.m.

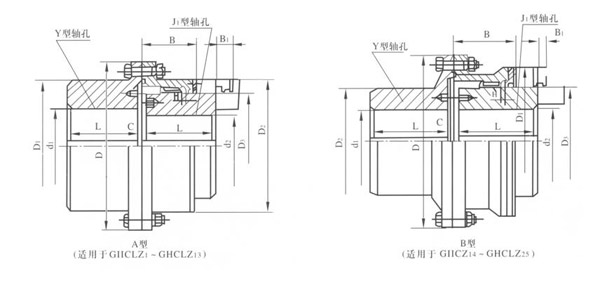

GⅡCLZ型鼓形齒式聯軸器 (ZBJ19013-89)
型號	公稱扭矩 Tn (N.m)	許用轉速 n (r/min)	軸孔直徑 d1/d2 (mm)	軸孔長度		D (mm)	D1 (mm)	D2 (mm)	D3 (mm)	C (mm)	H (mm)	B (mm)	B1 (mm)	轉動慣量 (kg.m2)	潤滑劑容量 (ml)
				Y型	J型
				L (mm)
GⅡCLZ1	355	4000	16,18,19	42	_	108	71	71	50	8	2	38	38	0.016	31
			20,22,24	52	38									0.015
			25,28	62	44									0.016
			30,32,35,(38)	82	60
			(40,42,45,48,50)	112	84									0.02
GⅡCLZ2	630	4000	16,18,19,20,22,24	52	38	115	83	83	60	8	2	44	42	0.027	42
			25,28	62	44									0.025
			30,32,35,38	82	60									0.028
			40,42,45,(48,50,55,56)	112	84									0.032
			<60>	142	107									0.032
GⅡCLZ3	1000	4000	22,24	52	38	127	95	95	75	8	2	45	42	0.036	42
			25,28	62	_									0.044
			30,32,35,38	82	60									0.044
			40,42,45,48,50,55,56	112	84									0.053
			(60,63,65,70,71)	142	107									0.053
GⅡCLZ4	1600	4000	38,	82	60	149	116	116	90	8	2	49	42	0.085	53
			40,42,45,48,50,55,56	112	84									0.102
			60,63,65,(70,71,75)	142	107									0.156
			<80>	172	132									0.158
GⅡCLZ5	2800	4000	38,	82	60	167	134	134	105	10	2.5	54	42	0.017	77
			40,42,45,48,50,55	112	84									0.176
			60,63,65,70,71,75	142	107									0.207
			(80,85,90)	172	132									0.207
GⅡCLZ6	4500	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	55	42	0.3	91
			60,68,65,70,71,75	142	107									0.3
			80,85,90,(95)	172	132									0.356
			(100,105*)	212	167									0.417
GⅡCLZ7	6300	3750	50,55,56	112	84	204	170	170	140	10	2.5	59	42	0.458	108
			60,63,65,70,71,75	142	107									0.534
			80,85,90,95	172	132									0.628
			100,105,(110),(115*)	212	167									0.759
GⅡCLZ8	9000	3300	55,56	112	84	230	186	186	155	12	3	71	47	0.734	161
			60,63,65,70,71,75	142	107									0.86
			80,85,90,95	172	132									0.996
			100,110,115,(120,125)	212	167									1.187
GⅡCLZ9	14000	3000	60,63,65,70,71,75	142	107	256	212	212	180	12	3	73	47	1.43	184
			80,85,90,95	172	132									1.66
			100,110,120,125*	212	167									1.997
			130,135,(140,150*)	252	202									2.3
GⅡCLZ10	20000	2650	60,70,71,75	142	107	287	239	239	200	14	3.5	82	47	2.32	276
			80,85,90,95	172	132									2.69
			100,110,120,125*	212	167									3.21
			130,140,150	252	202									3.739
GⅡCLZ11	31500	2350	110,120,125*	212	167	325	250	276	235	14	3.5	85	47	4.89	322
			130,140,150	252	202									5.64
			160,170,175*	302	242									6.5
GⅡCLZ12	45000	2100	130,140,150	252	202	362	286	313	270	16	4	95	49	9.56	404
			160,170,175*	302	242									11.05
			190,200	352	282									12.37
GⅡCLZ13	63000	1850	150	252	202	412	322	350	300	18	4.5	104	49	15.72	585
			160,170,180,185*	302	242									18.14
			190,200,220,225*	352	282									25.36
GⅡCLZ14	100000	1650	170,180,185*	302	242	462	420	335		22	5.5	148	63	27.6	1600
			190,200,220,	352	282									30.7
			240,250	410	330									34.4
GⅡCLZ15	160000	1500	190,200,220,	352	282	512	470	380		22	5.5	158	63	49.7	2100
			240,250,260	410	330									55.9
			280,285*	470	380									62.3
GⅡCLZ16	224000	1300	220	352	282	580	522	430		28	7	177	67	81.8	2500
			240,250,260	410	330									94.9
			280,300,320	470	380									105.4
GⅡCLZ17	315000	1200	250,260	410	330	644	582	490		28	7	182	67	155.3	2700
			280,290*,300,320	470	380									173
			340,360,365*	550	450									198
GⅡCLZ18	450000	1050	280,295*,300,320	470	380	726	658	540		28	8	215	75	278	3900
			340,360,380	550	450									315
			400	650	540									302
GⅡCLZ19	630000	950	300,320	470	380	818	748	630		32	9	220	75	490	5000
			340,350,360,380,390	550	450									558
			400,420,440,450,460	650	540									645
			470*
GⅡCLZ20	900000	800	360,380,390	550	450	928	838	720		32	10.5	235	75	960	6200
			400,420,440,450,460	650	540									1109
			480,500	650	540
			530,540*	800	680									1340
GⅡCLZ21	1250000	750	400,420,440,450,460	650	540	1022	928	810		40	11.5	245	75	1740	7000
			480,500	650	540
			530,560,600	800	680									2111
GⅡCLZ22	1600000	650	450,460,480,500	650	540	1134	1036	915		40	13	255	75	2805	8700
			530,560,600,630	800	680									3409
			670,680*	800	680
GⅡCLZ23	2240000	600	500,530,560,600,630	800	680	1282	1173	1080		50	14.5	290	80	5603	15000
			670,710,750,770*		800									6556
GⅡCLZ24	3150000	550	560,600,630	800	680	1428	1322	1175		50	16.5	305	80	9322	18000
			670,710,750,800		800									10731
			850,880*		900									11905
GⅡCLZ25	4000000	460	670,710,750,800		900	1644	1538	1390		50	19	310	80	22858	28000
			850,900,950,1000,1040*		1000									25159
注：帶*的軸孔直徑在新設計中不推薦選用。
